0.01℃精密冷水机成功运行在上海同步辐射光源
发布时间:2021-10-27点击量:1944

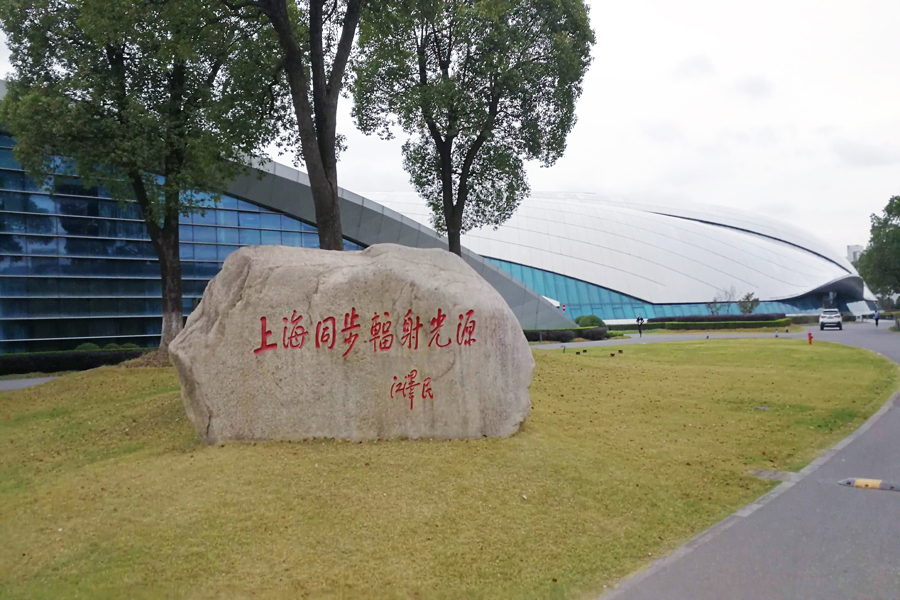

上海光源(Shanghai Synchrotron Radiation Facility,缩写为SSRF)是一台高性能的中能第三代同步辐射光源。由中国科学院上海应用物理研究所、中国科学院上海高等研究院共同管理,位于上海浦东张江高科技园区,工程于2004年12月25日动工,于2009年4月完成调试并向用户开放。


长流仪器一直紧跟上海光源的发展,每年提供数量不等的精密恒温冷水机、液氮控制柜等恒温设备。目前已有数百台长流仪器的各类精密冷水机,在上海光源不间断运行,为各种精密光学组件的冷却恒温,提供了可靠的技术条件保障。

上海光源是超大型科学装置,给全国的科研工作者提供全天候不间断的基础科研条件,用户对冷却循环水的温度、压力、流量,都要求控制稳定,波动范围小。同时要求无故障运行时间≥50000小时。

2021年10月,长流仪器再次提供多台精密冷水机,控温精度0.01℃,在SSRF现场成功安装调试运行。


SSRF的部分组件对冷水机的要求较高,在经过试用国内外众多冷水机之后,长流仪器精密冷水机受到了用户的一致肯定。在单色器光栅、前置镜、平面镜、准直镜、引出镜等核心部件的冷却恒温中,长流仪器出色地满足了设备的严苛技术要求。

例如:平面镜的冷却需要稳定的温度和流量,技术要求如下:

1. 冷却水工作温度:30.00℃,可调;

2. 控温范围:10.00℃~35.00℃,控温精度≤0.01℃;

3. 冷却水流量为7.2L/min,调节范围为4.0~9.5L/min(手动调节);

4. 流量稳定性:±0.03L/min;循环泵软启动;

5. 工作水压:0.5MPa@7.2L/min,0~0.6MPa可调;

6. 冷水机配置自动补水,带液位指示;

7. 具有冷却水温度、流量、压力的监测和显示;

8. 本地远程可选,带有RS485通信或以太网通信功能。

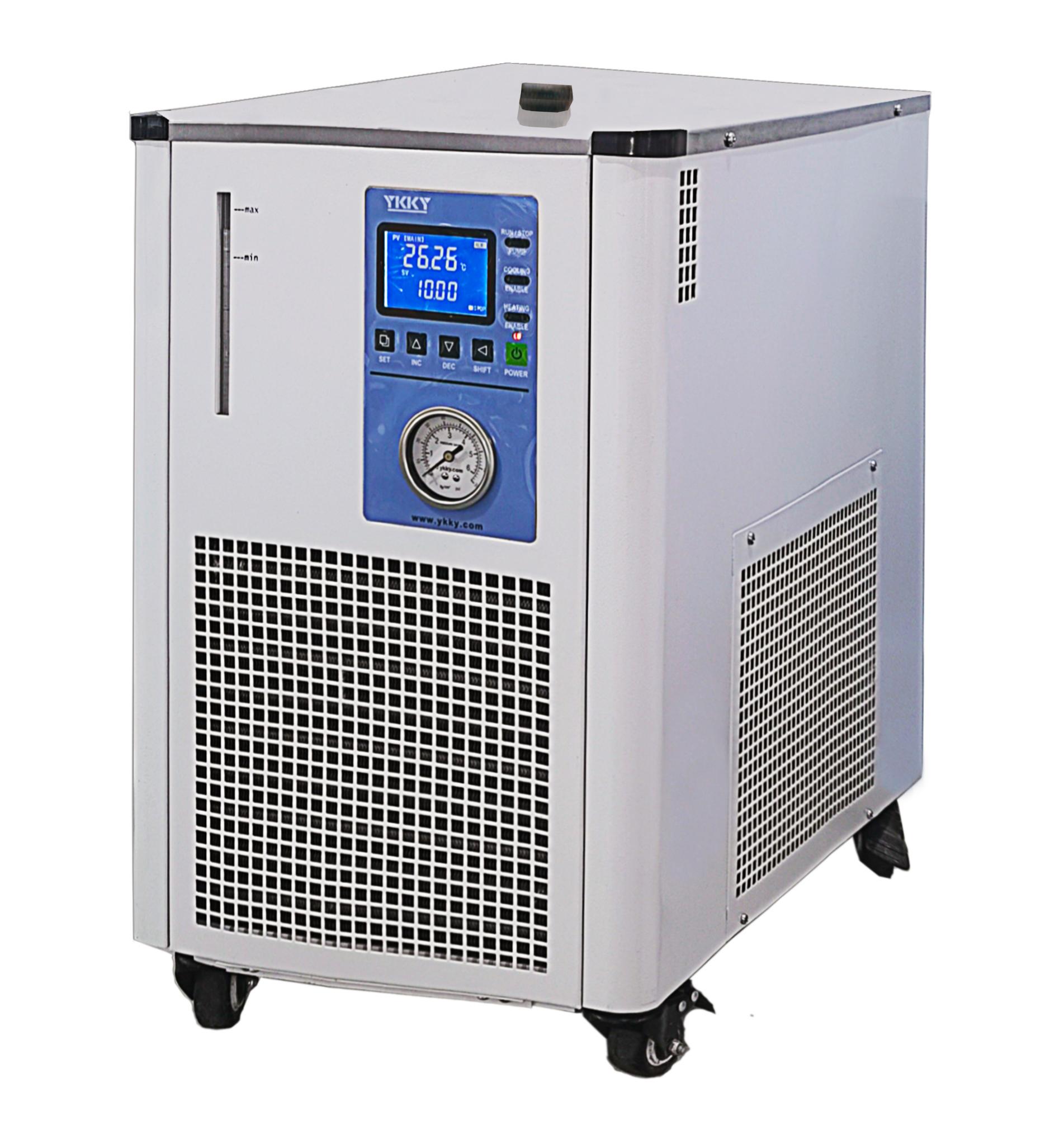

长流仪器在标准产品 LX-2000+增强型冷水机的基础上,按照用户方的具体技术要求,开发了几款定制型精密冷水机,给SSRF提供了完美的解决方案。

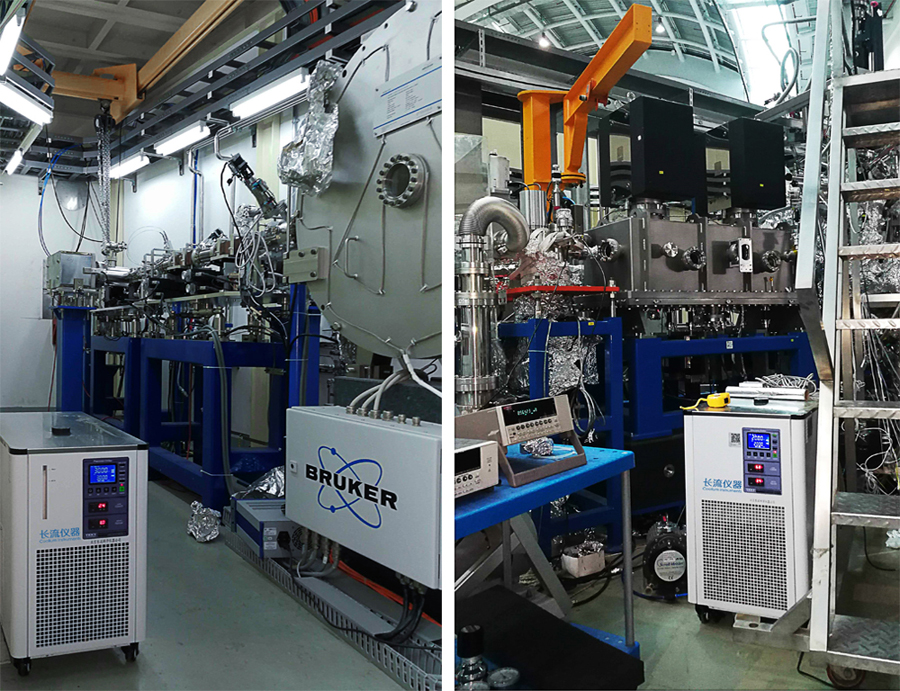

目前,长流仪器的数百台精密冷水机,良好运行在SSRF大厅和各个分支线。
