2023年3月15日，长流仪器完成某客户-100℃超低温循环机现场验收工作。本次项目针对客户真空罐内置冷板的控温需求定制解决方案，技术人员全程陪同完成全温区性能测试，设备各项指标均达到客户要求，顺利通过验收。

一、项目背景与客户需求

客户现场配备真空罐系统，罐内集成带循环液接口的冷板装置，需要通过外部控温设备实现冷板的制冷与加热双向控温，满足特定工艺对温度的严格要求。具体需求如下：

1、应用场景：对真空罐内置固定接口冷板进行循环制冷与加热控温。

2、控温范围：循环液控温-100℃~+60℃。

3、核心性能：-100℃时制冷功率≥500W，温度稳定度≤±0.1℃。

4、安装要求：设备安装于罐体外部，通过软管与罐体接口连接，管路长度不超过5m。

二、定制化解决方案

长流仪器根据客户工况，提供适配的超低温循环机（CryoChiller/Ultra-lowTemperatureCirculator），构建完整的密闭循环控温系统：

系统回路设计：超低温循环机送出的循环液通过软管连接罐体入口，进入罐内与冷板充分换热后，经罐体出口通过软管回流至循环机回液口，形成独立密闭循环回路。

介质适配：选用凝固点-115℃的低温冷媒，确保在-100℃极端低温下仍保持良好流动性与传热性能。

性能匹配：针对5m以内管路长度优化泵体参数，保证循环流量与压力满足冷板换热需求。

安装适配：设备外形尺寸与现场空间匹配，支持水冷型或风冷型散热方式，适配客户现场供电条件。

三、现场验收过程

本次验收采用全温区逐点测试法，全面验证设备控温性能与运行稳定性：

1、测试范围：覆盖-100℃~+60℃完整工作温区。

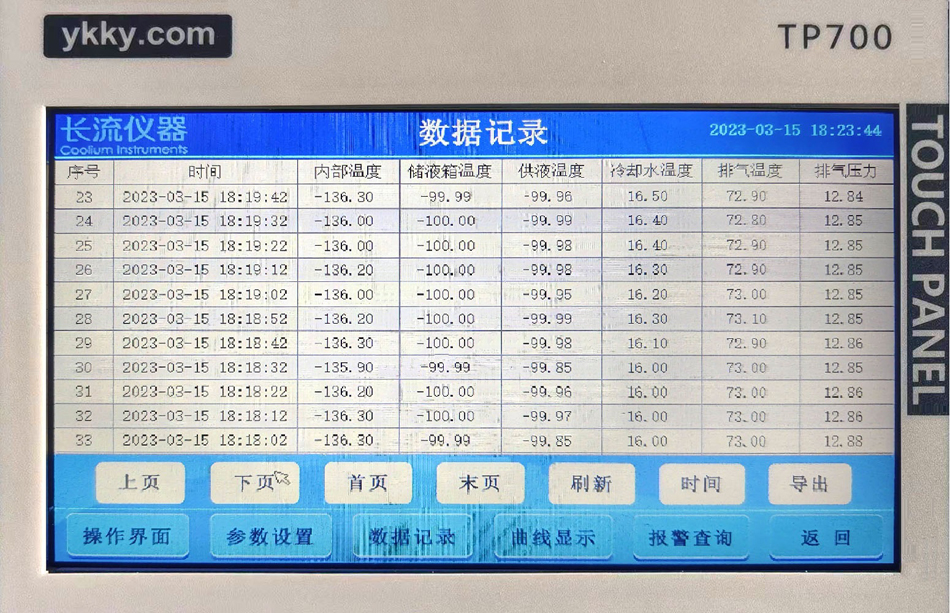

2、测试方法：按10℃间隔设定控温点，每个温度点稳定后记录温度波动数据、制冷功率、循环流量与压力。

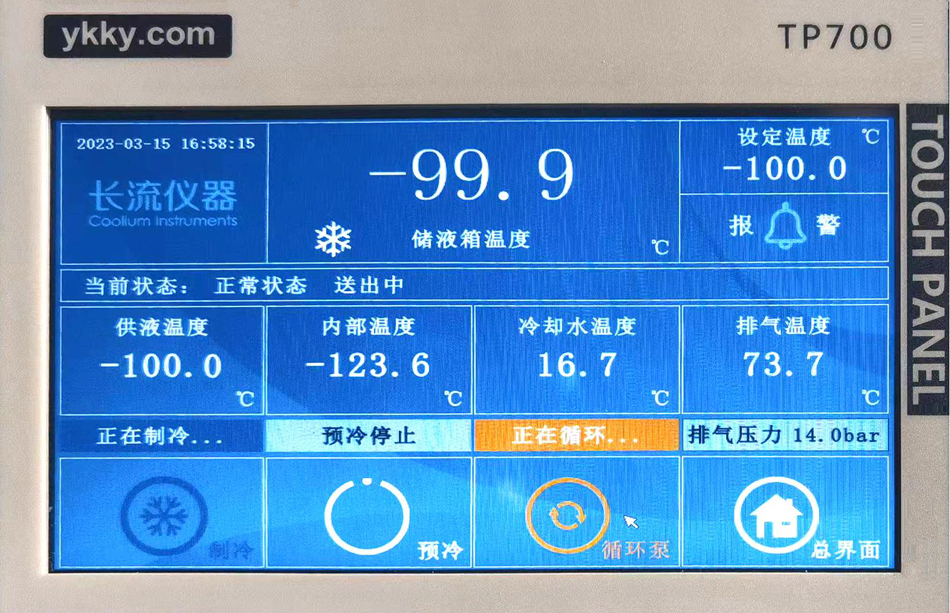

3、验收结果：所有测试点温度稳定度均≤±0.1℃，-100℃时制冷功率达到并超过500W要求，循环流量、介质压力等各项指标均符合客户技术规范，设备运行平稳无异常。

四、本次交付设备核心参数

主要指标如下：

（1）接口规格：Rc3/4；

（2）循环介质：低温冷媒（凝固点-115℃）；

（3）介质流量：≥35L/min；

（4）介质压力：≥2bar；

（5）使用温度：-100~+60℃；

（6）温度稳定性：≤±0.1℃；

（7）制冷能力：-100℃时制冷量≥500W；

（8）加热功率：1200+1200W；

（9）中文操作界面，Modbus通讯接口；

（10）使用寿命：≥3年；

散热形式：水冷型或风冷型

外形尺寸：W750*D1000*H1650mm

电源要求：3Ph，AC380V，50Hz，8kW

五、产品应用拓展

超低温循环机可根据不同工艺需求，提供多档位温区选择，低温段覆盖-80℃、-100℃、-120℃，高温段可扩展至60℃、100℃、180℃，配套循环介质可满足-120℃~+180℃全温区流动性与传热要求。

长流仪器拥有二十年产品应用经验，专注生产低温循环机、超低温循环机，具备自主研发能力，可根据用户需求定制非标超低温设备，广泛应用于航天热真空环模试验、热沉试验、低温测试，特种气体提纯，生物医药低温反应，石油化工低温蒸馏、精馏、萃取，以及新能源、环保、食品、金属处理等多个领域。
