在半导体制造等领域，反应离子刻蚀系统是进行精细加工的关键设备。它利用高频电场激发气体形成等离子体，通过等离子体中的高能离子与样品表面的物理轰击和化学反应，实现对材料的精准刻蚀。但在刻蚀过程中会产生大量热量，如果不加以控制，会导致等离子体反应不稳定、刻蚀速率不均匀、样品热损伤等问题。而恒温槽能为反应离子刻蚀系统提供稳定的温度环境，确保刻蚀工艺在设定温度下进行，对于提高刻蚀精度、均匀性，产品质量和生产效率至关重要。

恒温槽工作原理

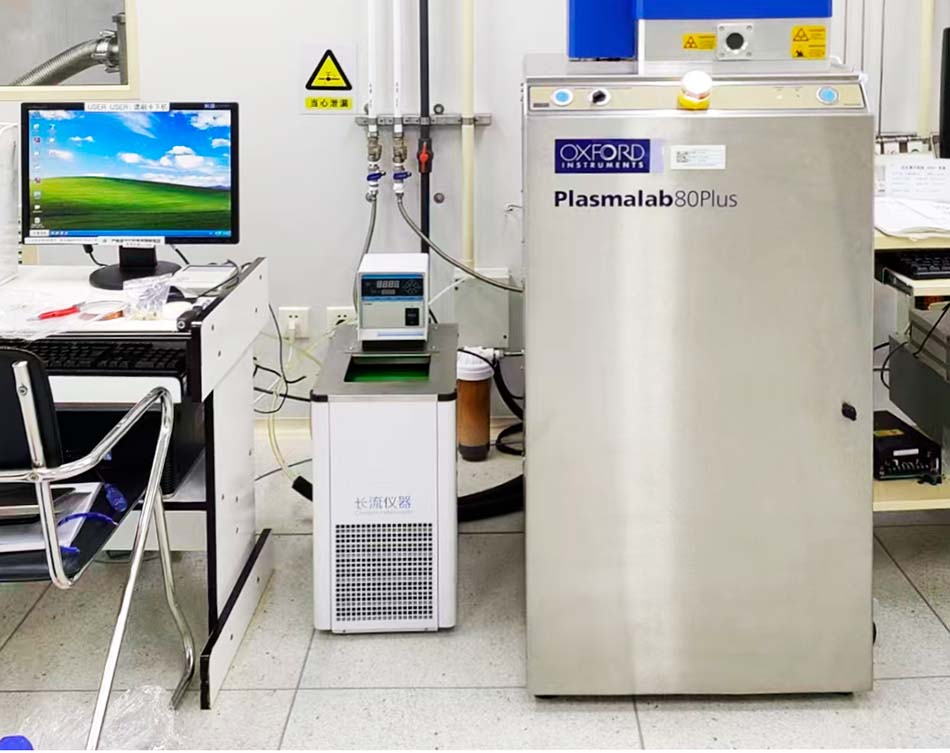

恒温槽通常基于热平衡原理工作，通过内置的温度传感器实时监测槽内液体温度，当温度偏离设定值时，加热或制冷装置会启动来调节温度。而反应离子刻蚀系统工作时，高频电场使反应气体电离形成等离子体，等离子体中的离子在电场作用下加速撞击样品表面进行刻蚀。将恒温槽与反应离子刻蚀系统配合，一般是通过循环液体与反应离子刻蚀系统的关键发热部件进行热交换，带走热量，维持系统温度稳定。比如在等离子体反应室的外壁设置循环水套，让恒温槽中的恒温水在水套中流动，吸收反应室的热量。

实际应用案例

• 集成电路制造：在制造集成电路时，需对硅片进行精确刻蚀以形成晶体管等元件。将恒温槽与反应离子刻蚀系统配合，能控制刻蚀液温度，使刻蚀速率均匀，减少过刻蚀或欠刻蚀风险，提高集成电路产品的良率和性能。

• 微机电系统（MEMS）制造：MEMS器件的精细特征尺寸要求使用深反应离子刻蚀技术。恒温槽集成到反应离子刻蚀系统中维持等离子体反应室温度，可避免热损伤，实现高深宽比结构，有助于提高MEMS器件的结构精度和侧壁平滑度。

注意事项

• 温度范围选择：要依据反应离子刻蚀系统的工艺要求，选择温度范围合适的恒温槽。比如某些刻蚀工艺需在低温环境进行，就需恒温槽能提供较低温度且控温精度高。

• 流量与压力匹配：确保恒温槽的循环液体流量和压力与反应离子刻蚀系统的热交换需求相匹配。流量过小无法有效散热，流量过大可能对系统管道等造成压力冲击。

• 兼容性：需考虑恒温槽的材质、冷却液与反应离子刻蚀系统的兼容性，防止发生腐蚀等影响系统性能和寿命的情况。比如冷却液不能对反应离子刻蚀系统的金属部件有腐蚀性。

• 维护保养：定期对恒温槽和反应离子刻蚀系统进行维护。如检查恒温槽的冷却液液位、纯度，及时更换冷却液；清洁反应离子刻蚀系统的反应室，防止杂质堆积影响刻蚀效果和热交换效率。

恒温槽和反应离子刻蚀系统的协同技术，已然成为现代精密加工领域的核心要素。它如同精密仪器中的精密齿轮，相互配合，缺一不可，任何一方的微小偏差都可能影响最终的产品质量和工艺效果。
